| HP-NET640CAM |
| Parametri sistematici |
Distanza |
Testato: 100km, 6-9mbps @ LOS&20MHz
Antenna: 8 dB, 2 pezzi.
|
| Tasso di trasmissione massimo |
50+ Mbps@20MHz&AFS |
| Protocollo di rete |
TCP / IP, con supporto per il protocollo UDP |
| Supporto per il livello di applicazione |
Trasmissione trasparente, applicazione IP |
| Crittografia |
AES256 |
| Struttura della rete |
Punto-a-punto, punto-a-multipunto, MANET
(Mobile MESH), configurabile
|
| Capacità di rete |
64 nodi su una frequenza |
| Adattarsi alla velocità di movimento del vettore |
Maggiore di 1 Mach |
| Sensibilità del ricevitore |
-94 dBm (QPSK-3/4) |
|
densità di modulazione
costellazione
|
QPSK/16QAM/64QAM/256QAM, adattabile |
| ritardo nella trasmissione dei dati |
8 ms |
| Schema di controllo multi-accesso |
dTDMA (Dynamic TDMA) |
| Robustezza della trasmissione - algoritmi di correzione degli errori |
FEC |
|
Margine del collegamento
Da aria a terra
Formica singola
|
| Margine di collegamento |
Tasso di dati |
sensibilità |
Potenza RF |
| 9.99 |
6.36 Mbps @ AFS @ 25Km |
- 94 anni. |
5W |
|
|
Margine del collegamento
Da aria a aria
Formica singola
|
| Margine di collegamento |
Tasso di dati |
sensibilità |
Potenza RF |
| 5.49 |
6.36 Mbps @ AFS @ 25Km |
- 94 anni. |
5W |
|
|
Margine del collegamento
Da aria a aria
Due formiche
|
| Margine di collegamento |
Tasso di dati |
sensibilità |
Potenza RF |
| 8.50 |
6.36 Mbps @ AFS @ 25Km |
- 94 anni. |
5W*2 |
|
| Parametri di rete ad hoc |
tempo di aggiornamento della rotta |
In modalità MESH: meno di 1 secondo |
| senza centro |
supporto |
| Topologia dinamica |
supporto |
| Monitoraggio della rete |
La stazione di terra può monitorare lo stato della rete di tutta la rete |
| Configurazione della rete |
La configurazione della rete può essere effettuata presso la stazione di terra |
| trasmissione multi-salto |
Non meno di 8 salti per video |
| auto-guarigione |
supporto |
|
Selezione di frequenza AFS-Adaptive
(non applicabile in combinazione con FHSS)
|
spettro di scansione |
Scansione continua dello spettro durante il lavoro |
| Numero di frequenze di funzionamento predefinite |
5 |
| Ritardo temporale di passaggio alla frequenza libera |
≤ 0,01 ms |
| larghezza di banda di salto di frequenza |
= larghezza di banda dell'amplificatore di potenza |
| Parametri RF |
Forma d'onda |
COFDM+MIMO, 2T2R |
| banda di frequenza di funzionamento |
4650~4750MHz, altre frequenze nella banda di 4,44~5,5GHz possono essere personalizzate |
| trasmettere potenza RF |
37 dBm × 2, regolabile in passo di 1 dBm |
| larghezza di banda del canale |
1.25 /2.5 /5 /10 /20MHz, configurabile |
| parametri di trasmissione dei dati |
tasso di dati |
50Mbps@20MHz&AFS |
| comunicazione seriale |
con un'interfaccia elettronica di segnalazione di segnalazione |
| supporto |
S.BUS |
| Tasso di segnalazione seriale |
9600bps 230,4Kbps, configurabile |
| Parametro dell'interfaccia |
Collegamento |
Tappo d'aria |

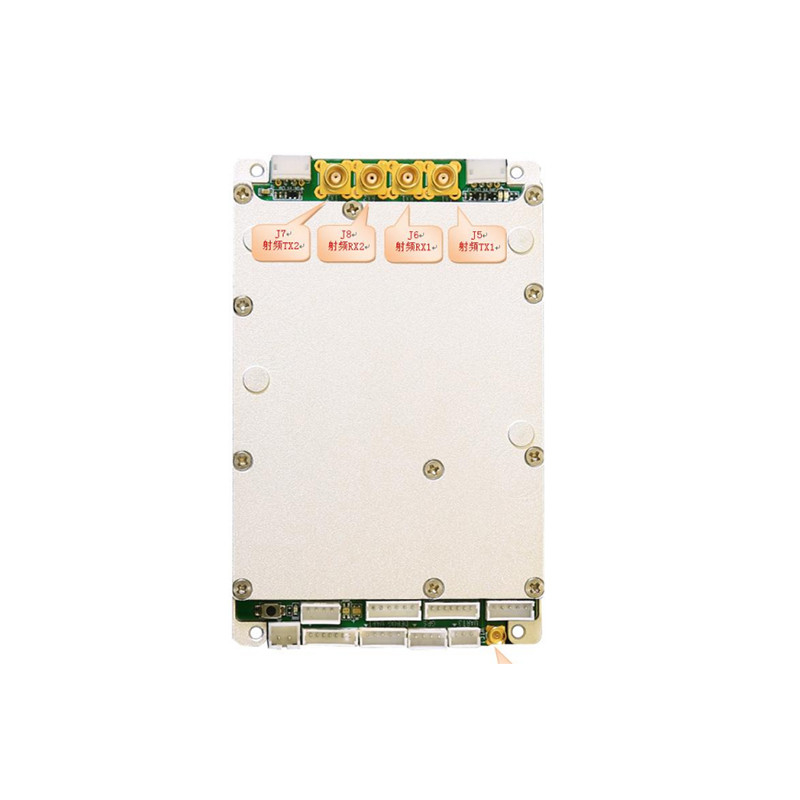

| Interfaccia dell'antenna |
MCX-K × 2 |
| Interfaccia dati |
Porta di rete × 2, RS232 × 3 |
| Meccanica e potenza |
peso |
260 g, non incluso |
| Dimensioni |
Processore di segnale = 94 mm × 60 mm × 13,4 mm
Amplificatore di potenza = 2 × 68 mm × 50 mm × 15 mm
(esclusi i connettori e le trecce)
|
| tensione di alimentazione |
1. 9 ~ 28VDC, per il processore di segnale, 10W, picco
2. 28~48VDC, per amplificatore
|
| consumo di energia |
Standby 12W, picco < 65W |
| Parametri ambientali |
Temperatura di funzionamento |
-40°C+65°C |
| altitudine |
Non inferiore a 15 000 ft = 4572 m AMSL |
| temperatura di conservazione |
-40°C+85°C |
| umidità |
< 95%, non condensante |
| Conformità alla norma MIL |
Dati di cui all'allegato II |
Per integratore di sistema |
| MIL-STD-461G |
Per integratore di sistema |
| Compatibilità |
Compatibilità |
Completamente compatibile con Datalink
Tipo 2A e tipo 2B
(Per operare nella stessa rete)
|
